Eixo Y da Stella 2 emperrando

Eixo Y da Stella 2 emperrando

Objetivo:

Este artigo tem como objetivo corrigir o movimento do eixo Y da Stella 2.

Conhecendo os eixos:

► Eixo X é o que movimenta a cabeça, ou o braço da Stella 2.
► Eixo Y é o eixo que movimenta a mesa.

Investigando o problema:

      Desligue a Stella 2 e movimente lentamente o eixo Y com a mão a fim de encontrar alguma resistência (compare com X).
Atenção: Movimente lentamente para que não danificar a eletrônica, devido a alta corrente que pode retornar.

Causa 1: Eixo sujo ou mal lubrificado

Caso seja encontrada uma resistência maior que o eixo X, a primeira providência é limpar e lubrificar as barras, veja aqui como fazer:   Como fazer a lubrificação de sua Stella 2

Causa 2: Eixo torcido

Depois verifique se o eixo Y não está torcido, colocando o espelho sobre ele. Se o espelho estiver bambo o seu eixo pode estar torcido

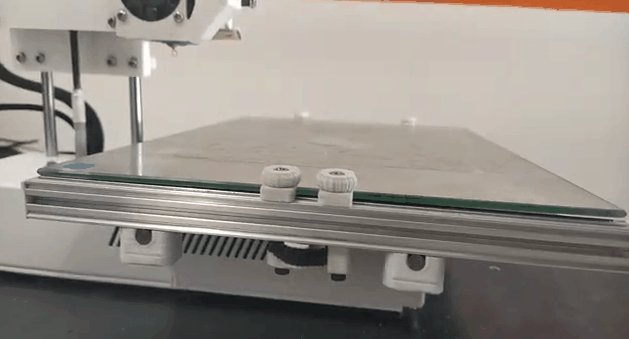

GIF mostrando o espelho bambo no eixo Y


Se estiver, basta rotacionar e reposicionar com a mão:
GIF mostrando a torção para alinhamento

Causa 3: Eixo desalinhado

Caso a o eixo ainda esteja pesado, deve-se realinhar as buchas Y.
Atenção: Se a sua Stella for do modelo 2.1.7, com a base de metal, não solte as buchas, pois o acesso para prende-las depende da abertura da máquina e violação da garantia. Cheque o modelo atrás do logo da Stella.

Para isso você deve:

1- Afrouxar as 4 buchas do eixo, deixando elas ainda presas na base;
Imagem evidenciando as Buchas do Y

2- Mover o eixo todo como se estivesse na posição 0 do eixo y, mesa totalmente recuada;
Imagem do eixo Y na posição 0

3- Apertar as buchas mais próximas ao perfil até ficarem firmes, no caso da mesa para trás as buchas da frente;

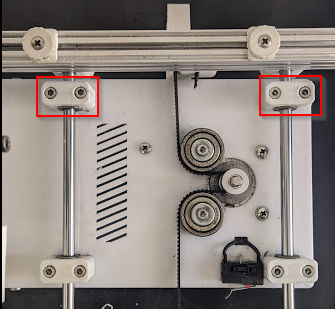

Imagem evidenciando as buchas a serem apertadas nesta posição

4- Mover o eixo todo para a posição 200, mesa totalmente para frente, e aperte as outras duas buchas até ficarem firmes.
Imagem com o eixo Y na posição 200 e evidenciando as buchas a serem apertadas

Caso o problema persista, entre em contato conosco do suporte técnico!
