Este artigo aplica-se a:
► Stella 2
Avisos:
a) Não toque nas partes metálicas do Bico com a impressora ligada. Desligue o aquecimento e acompanhe a temperatura no software, toque apenas quando atingir cerca de 30°C;
b) Tome muito cuidado com os
fios que entram no bico, eles são muito frágeis. Manuseie com cuidado;
c) A usinagem da ponteira é um ponto chave da
qualidade, ao troca-la por ponteiras de má qualidade pode-se não solucionar o problema. Entre neste link e compre conosco:
Ponteira Latão
d) Caso
não se sinta apto a realizar o procedimento, envie a máquina para manutenção e preserve sua garantia. Informe-se com o suporte técnico, instruções de embalagem e custos dos serviços podem ser obtidos previamente;
e) Você vai
precisar de:
a. Um alicate e uma chave fixa do tamanho 7mm (tamanho da ponteira)
b. Tempo 😉
f) Lembre-se, caso altere o
diâmetro da ponteira, a maior altura de camada que poderá imprimir será 80% do tamanho da ponteira. Ou seja, ponteira 0.2mm permite camadas de no máximo 0.16mm.
g) Siga as instruções
rigorosamente como estão aqui, para não perder a cobertura da garantia.
Vídeo do procedimento
Para facilitar a compreensão, fizemos este vídeo explicativo, mas da mesma forma, leia o artigo. 😉
Parte 1 - Expor o bloco de aquecimento
1. Eleve a cabeça no ar. Utilize a opção do painel LCD:
Menu inicial ► Posicao ► Mover Rapido Z [gire para movimentar]
2. Solte a frente (duto de ar) soltando completamente estes 2 parafusos:
3. Puxe ele para frente e deixe ele pendurado pelo fio da ventoinha:
Atenção: Cuide para que ele não toque nenhuma parte quente, nas etapas seguintes.
Parte 2 - Trocando a ponteira
1. Vamos conhecer o bico e suas partes, ficará mais fácil falarmos dela daqui para frente:
2. Ligue a Stella no botão on/off;
3. Conecte via Repetier/Painel LCD e aqueça o bico à 200C e aguarde a temperatura atingir pelo menos 100C para continuar;
Atenção: Daqui em diante o bico estará quente e sem ventilação, ou seja:
► Não toque em nenhuma parte metálica com as mãos desprotegidas;
► Se precisar abandonar o procedimento incompleto, desligue a Stella. Assim o calor não sobe para as partes plásticas, deformando-as.
► Tempo máximo de operação neste cenário é de 5 minutos, em caso de dúvidas verifique a temperatura a aleta superior;
4. Remova a capa azul do bico (proteção térmica).
5. Segure o bloco com um alicate, firmando-o para que não gire;
6. Com a outra mão, desrosqueie ponteira com a chave fixa:
7. Rosqueie a nova ponteira da mesma forma que foi feita no passo anterior;
O aperto é de leve a moderado, uma força excessiva pode danificar a ponteira, já que o material é delicado;
8. A ponteira deve chegar ao final da rosca e mesmo após o aperto, deve haver um espaço entre o corpo dela e o bloco:
9. A vedação do bico ocorre internamente, no bloco, como mostra a figura abaixo:
Por isso é importante que sobre espaço na parte de baixo, para termos certeza de que a ponteira está selada com o pescoço, evitando assim vazamentos.
10. Desligue o aquecimento via software ou Painel LCD;
11. Encaixe novamente a capa azul do bico (proteção térmica).
12. Desligue a Stella no botão on/off;
Verifique se a rotação do bico está correta, ou seja:
• Os fios devem estar para esquerda, olhando a impressora de frente.

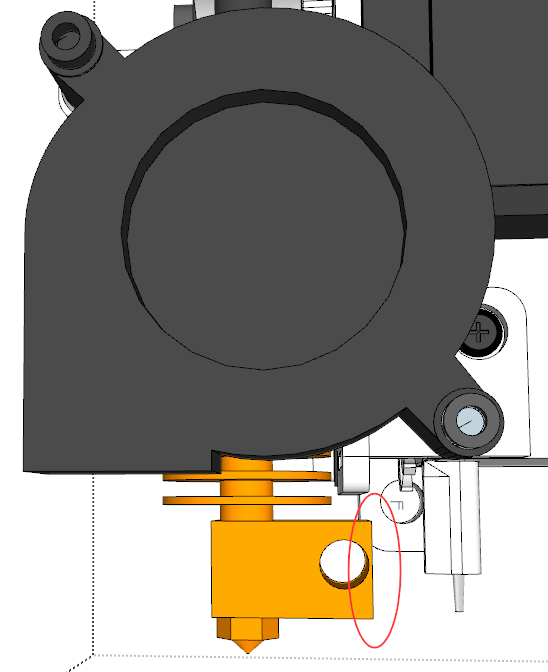

• A maior parte do bloco aquecedor tem que estar virado para trás e alinhado confirme imagem:
Visão de baixo
7. Encaixe novamente o duto de ar frontal na posição.

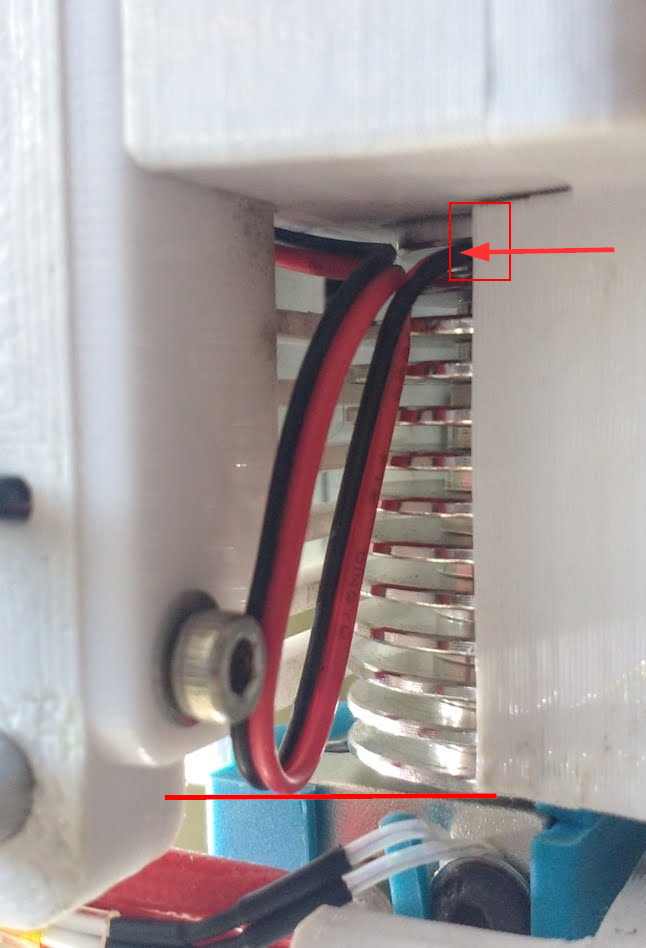

Posicione o fio vermelho da ventoinha frontal na lateral conforme imagem:
Ele deve sair por cima e fazer essa volta até embaixo, sem encostar no bloco de aquecimento.
8. Fixe os dois parafusos do topo usando pressão moderada:
Não se esqueças das arruelas
O dissipador não poderá girar em falso após o aperto, está é uma forma de verificar se está bem fixo.
9. Pronto, ponteira trocada. Agora vamos para a alteração no sistema.
Parte 4 - Alterações no Software
Caso você tenha alterado a diâmetro da ponteira
, será necessário alterar também as configurações do PrusaSlicer.
Caso tenha sido apenas uma substituição pelo mesmo tamanho (enviamos por padrão 0.4mm), então pode desconsiderar esta seção.

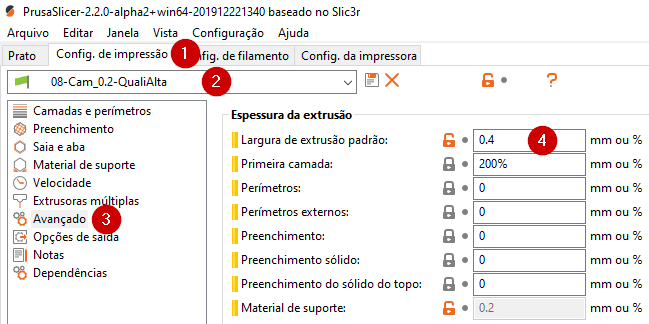

1. Com o PrusaSlicer aberto, altere o Diâmetro para cada perfil de impressão:
a) Abra a aba Configurações de impressão/Print Settings;
b) Selecione o perfil de impressão desejado;
c) Abra a seção
Avançado/Advanced;
d) Altere o primeiro campo
"Largura de extrusão padrão/Default extrusion width" com o mesmo valor da nova ponteira;
e) Repita o procedimento para cada perfil de impressão;
2. Altere a altura da camada e a Altura da primeira camada também:
a) Abra a aba Configurações de impressão/Print Settings;
b) Selecione o perfil de impressão desejado;
c) Abra a seção Camadas e perímetros (a primeira mesmo);
d) Altere os parâmetros relacionados a altura da camada, lembrando que a altura de camada depende do tamanho da ponteira, sendo o mínimo necessário para impressão de 20% do diâmetro da ponteira, e o máximo de 80%.
A altura da primeira camada fica melhor quando é mais alta, então sugerimos que deixe próximo do 80%.
Exemplos:
Ponteira de 0.2: 20% 0.04mm - 80% 0.16mm;
Ponteira de 0.3: 20% 0.06mm - 80% 0.24mm;
Ponteira de 0.6: 20% 0.12mm - 80% 0.48mm;
e) Repita o procedimento para cada perfil de impressão;
3. Altere também o perfil da impressora Stella:
a) Abra a aba
Config. da impressora/Printer settings
;
b) Selecione
Extrusora/Extruder 1
;
c) Altere o campo Diâmetro do bico/
Nozzle diameter
com o mesmo tamanho da nova ponteira.
4. Pronto! Instalação finalizada.
