Como converter arquivos DICOM em STL para impressão com o InVesalius 3
Objetivo
Neste artigo iremos converter um arquivo DICOM em um arquivo STL para que possamos imprimi-lo.
O que é DICOM?
DICOM é um acrônimo para "Digital Imaging and Communications in Medicine", ou "Comunicação de Imagens Digitais em Medicina", traduzindo diretamente. É o tipo de arquivo mais comum de digitalizações de exames médicos, nele, temos fatias do objeto escaneado em três eixos, que podem ser juntados e fazer um arquivo 3D.
O que é o InVesalius?
É um software que junta as imagens dos três eixos do arquivo DICOM e transforma-o em um arquivo STL, que pode ser fatiado e impresso.
Além de ser um software livre, ele foi desenvolvido no CTI (Centro de Tecnologia da informação Renato Archer), ou seja, é um software brasileiro.
Donwload e Instalação:
1. Realize o
Download inVesalius para o seu sistema operacional;
2. Execute o arquivo baixado e siga com a instalação;
3. Abra o aplicativo do InVesalius;
Convertendo o arquivo DICOM

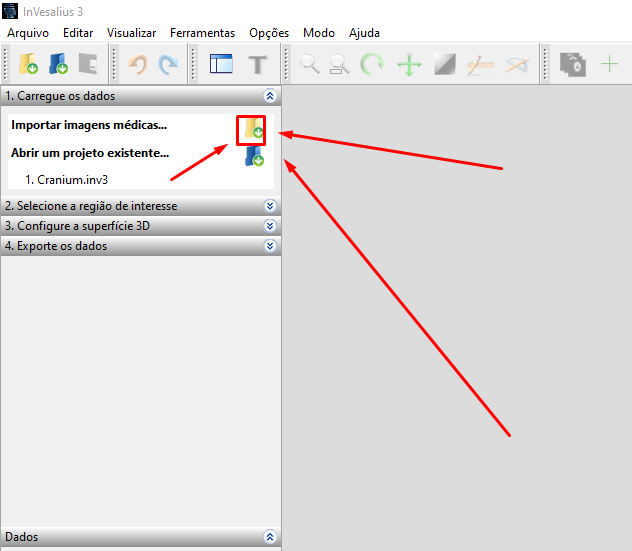

1. Importe as imagens médicas (Arquivo DICOM);

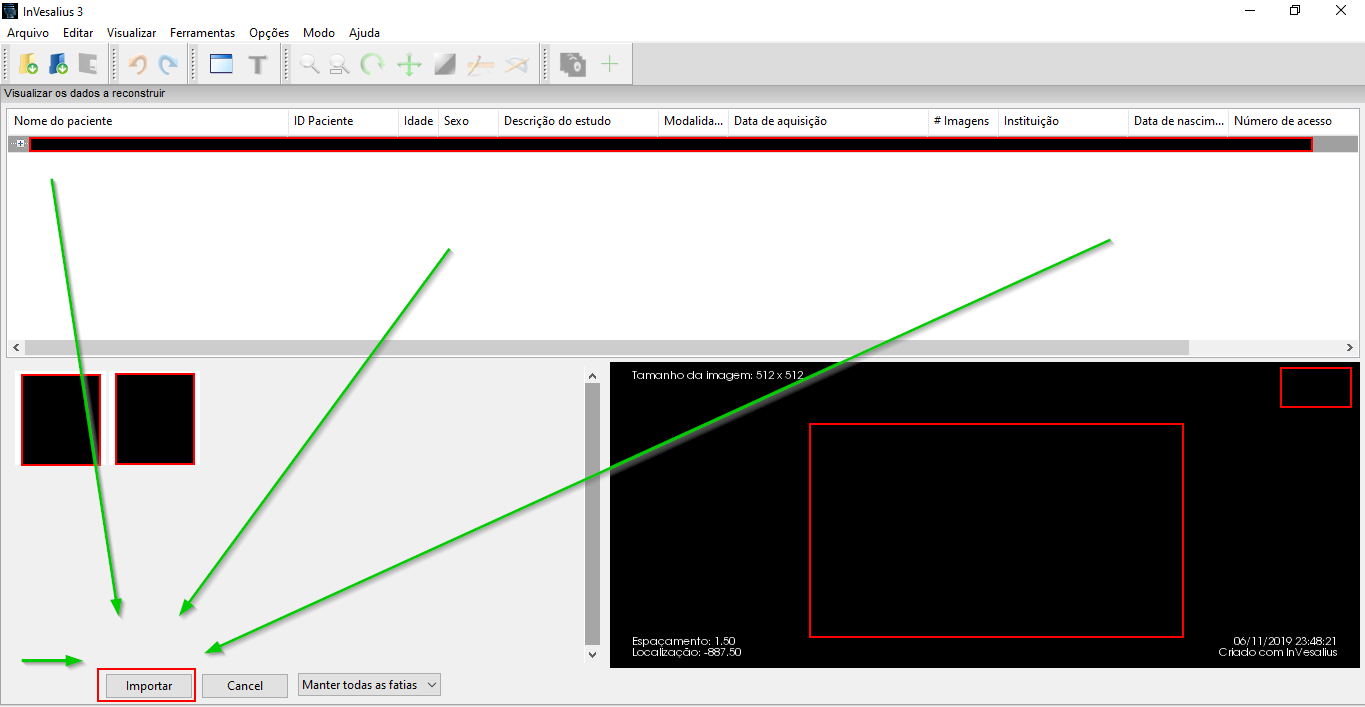

2. Clique em importar;

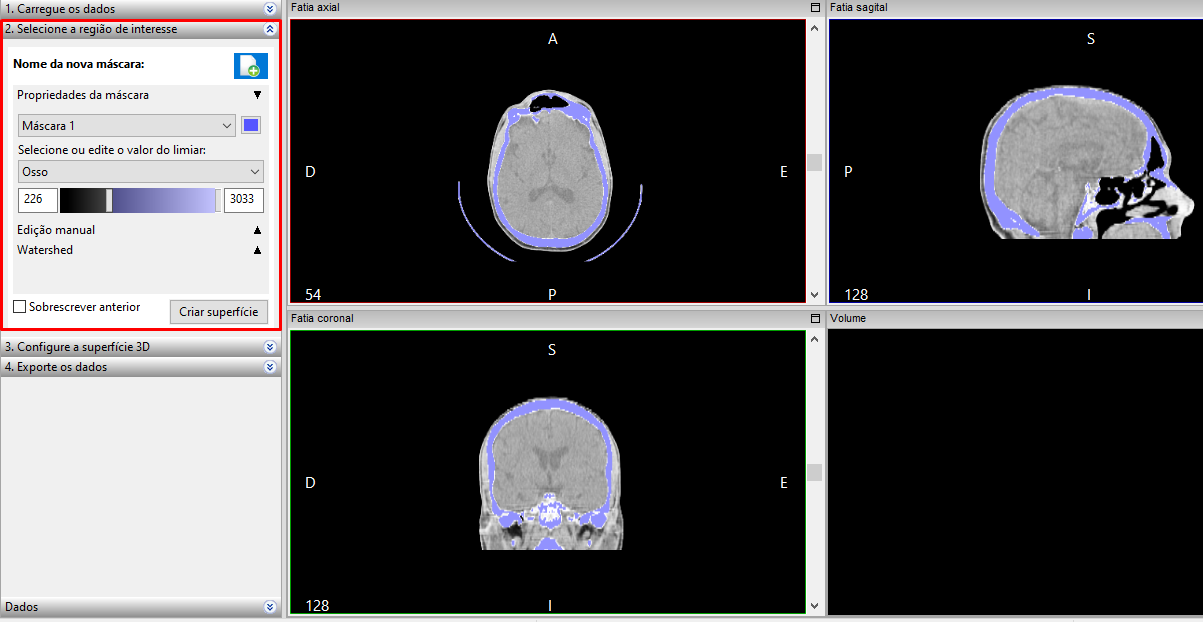

3. Após feita a importação, aparecerão as 3 fatias: Axial; Coronal e Sagital; Agora vamos escolher qual parte queremos no nosso modelo 3D com as configurações nesta área:

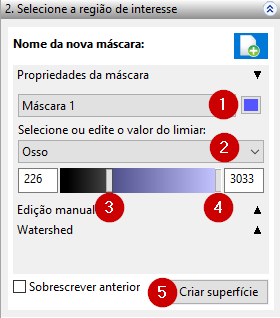

4. Vamos configurar nosso fatiamento;
1. O nome e a cor da máscara que estaremos utilizando para selecionar a área desejada.
2. Uma predefinição para os valores de acordo com o "material" que irá selecionar.
3. O valor mais baixo que será selecionado.
4. O valor mais alto que será selecionado.
5. Cria uma superfície 3D.

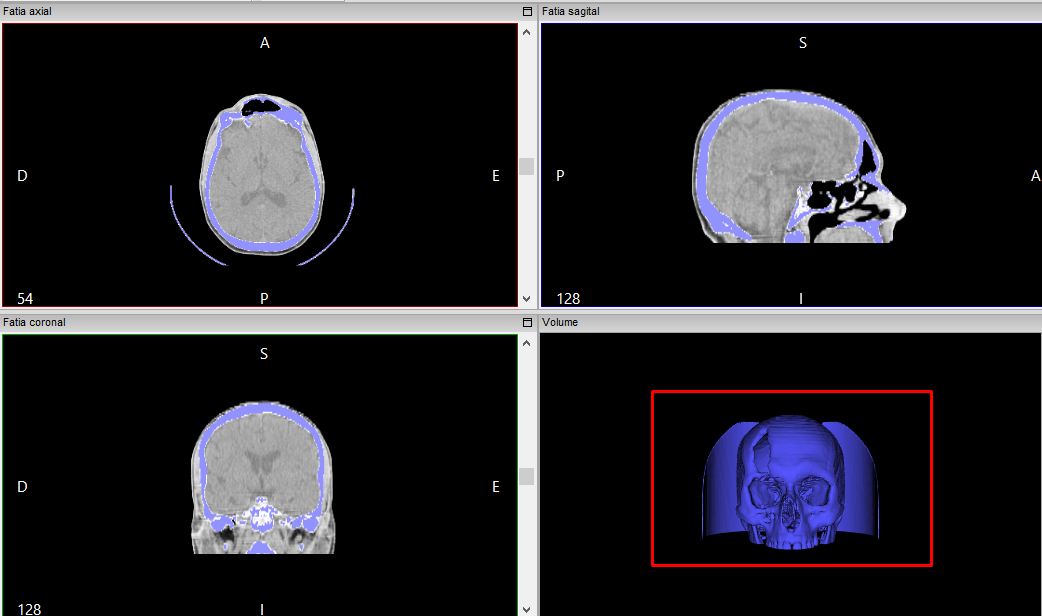

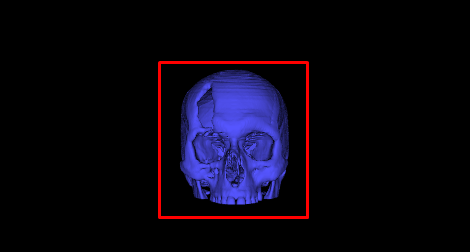

5. Agora temos uma superfície 3D do DICOM;
6. Vamos configurar esta superfície;
1. A superfície a ser configurada;
2. As opções avançadas:
Como é um arquivo DICOM, pode ter ruídos que não queremos no arquivo, por isso podemos separar ele de algumas formas:
1. Separar a maior superfície, que no nosso exemplo é o melhor a fazer, pois separará os dois objetos atrás do crânio.
2. Selecionar regiões de interesse, caso mesmo tendo mais de um objeto, queira escolher somente alguns para gerar o arquivo.
3. Separar todas regiões desconexas, isso faz com que todas as regiões virem arquivos separados, ideal para sistemas.
7.
Clique em "
Próximo passo" e em "
Exportar superfície 3D";
8.
Salve o arquivo STL em um local de
fácil acesso;
Fatiando e arrumando o arquivo STL
1.
Abra o
PrusaSlicer e importe o STL;

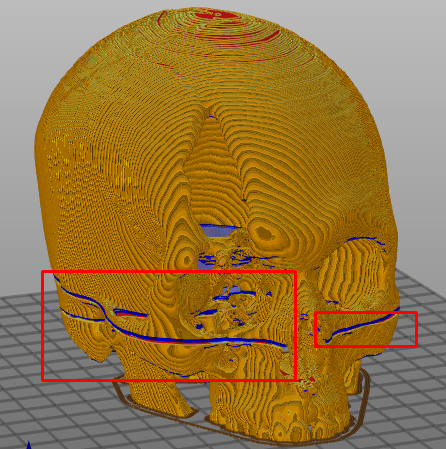

2. Ao
fatiar o arquivo, procure por
falhas na visualização do fatiamento, pois como se trata de uma
digitalização de um material real, pode ser que contenham erros, como no exemplo abaixo:
Para corrigirmos isso, usaremos a função " Arrumar através do Netfabb", ela corrige o arquivo STL para a impressão.

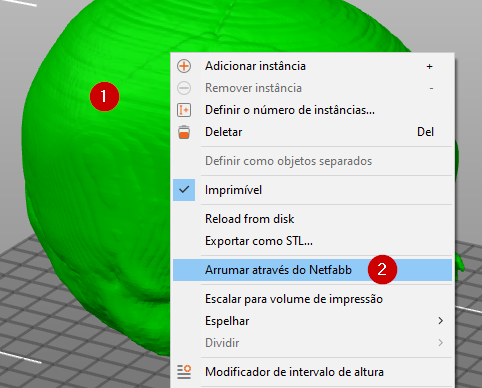

1. Clique com o botão direito na peça;
2. Selecione a opção " Arrumar através do Netfabb"(Necessita de conexão com a internet);
3. Espere os processos e fatie novamente a peça;
Podemos ver que o arquivo foi reparado e não estão mais faltando camadas;

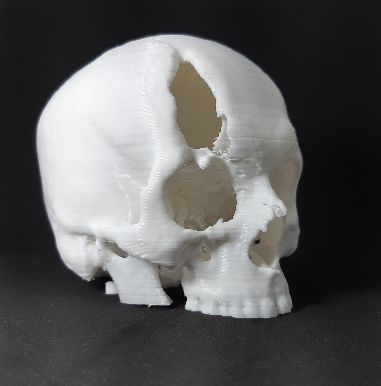

11. Agora já podemos imprimir o arquivo normalmente!
