Conheça os menus do seu painel LCD - Stella 3

Conheça os menus do seu painel LCD - Stella 3

Esses menus são referentes a versão de firmware 3.0.a ou superior, mais informações aqui.

Telas Principais:

O painel da Stella 3 é dividido em telas principais que se alteram antes e durante a impressão. Elas podem ser selecionadas girando o botão do painel.

Antes da impressão:

Na tela principal podemos encontrar as seguintes informações:
- Temperatura Atual / Temperatura desejada
- Posição em tempo real X, Y e Z
- Buffer

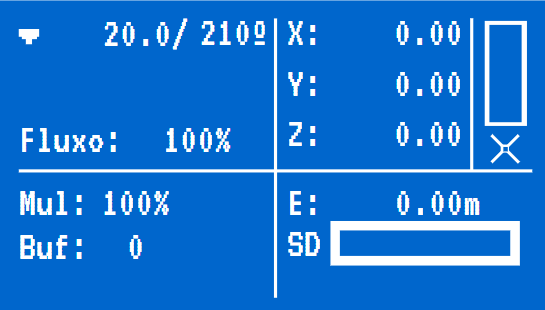

Na segunda tela podemos encontrar as seguintes informações:
- Temperatura Atual / Temperatura desejada
- Multiplicador de Fluxo
- Buffer

Na terceira tela:
- Posição em tempo real X, Y e Z
- Multiplicador de Velocidade

Na quarta tela
- Tempo de vida
- Filamento impresso
- Tempo da última impressão

Durante impressão:

Somente a tela principal é alterada exibindo os seguintes campos:
- Barra de progresso
- Porcentagem do progresso
- Tempo de estimado da impressão

Além destas, existe a tela de erro, que é exibida quando um erro inesperado acontece, sendo informado o link para solução.

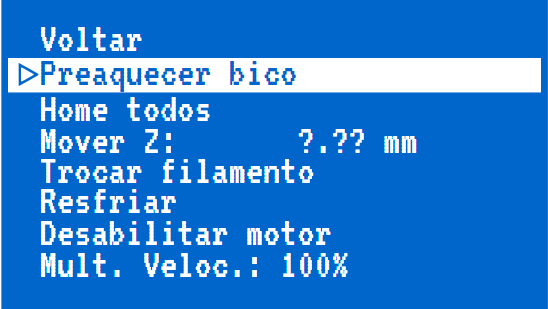

Menus internos:

Estes menus são acessados através em um click do painel.



- Preaquecer bico: Aquece o bico para a temperatura predefinida (padrão: 200°C)
- Home todos: Deixa todos os eixos em sua posição inicial (0);
- Mover Z: Ao clicar nele e rotacionar o botão, você consegue mover o eixo Z para cima e para baixo para limpar a ponteira ou passar spray fixador.
- Trocar filamento: Para este procedimento temos o artigo específico: Como trocar filamento (Stella 3)
- Resfriar: Desliga o aquecimento do bico e mantém a ventoinha frontal ligada para o resfriamento.
- Desabilitar motor: Quando a Stella fez algum movimento com o motor, ele fica ativo, travando sua movimentação sem ser por comando, com o desabilitar, desativamos ele e podemos mover cuidadosamente e devagar manualmente.

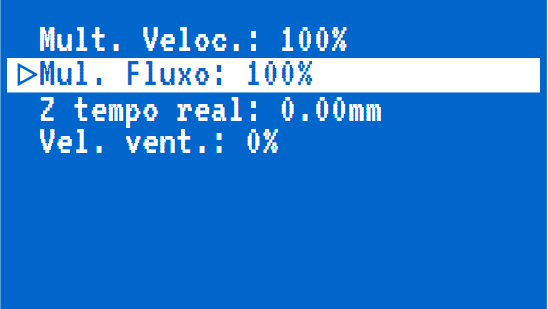

- Mult. Veloc.: A velocidade em que o objeto está sendo impresso, caso não tenha grande experiência, sempre deixe no padrão 100%.
- Mult. Fluxo: Como o acima, é a porcentagem de material que é extrudado, basicamente o quanto da torneira está aberta, o mesmo que a vazão.
- Z tempo real: Aqui podemos aproximar a ponteira em relação à mesa de impressão para correções de primeira camada, mais informações em:
Primeira camada, como ajustar
- Vel. vent.: Como as outras opções de porcentagem, sempre é bom deixar no padrão. 😉 Mas essa é a velocidade da ventoinha lateral, que resfria a peça.

Luzes: On / Off:

Acende ou apaga as luzes na cabeça de impressão.

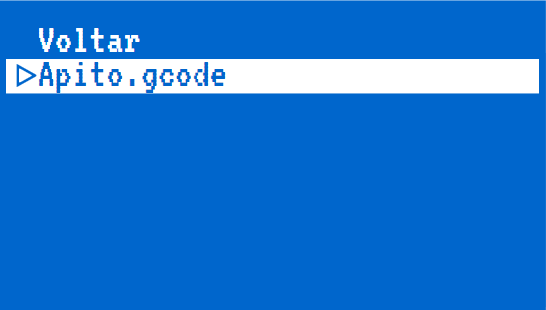

Imprimir Arquivo:


Aqui tem as listas dos objetos dentro do cartão SD.
Obs: Só aparece esse menu quando tem um cartão SD inserido. 😉

Mover:


Home todos: Deixa todos os eixos em sua posição inicial (0);
Home X, Y ou Z: Deixa o eixo em questão na sua posição inicial (0);
- Mover rápido X, Y ou Z: Ao clicar, você consegue rotacionar o botão azul do painel LCD e aí controlará a posição do eixo.
Eixo X - Esquerda e direita;
Eixo Y - Frente e trás (mesa de impressão);
Eixo Z - Cima e baixo;
Mover Extrusor: Mesmo princípio dos de cima, porém, move o motor do extrusor, que somente funciona quando o bico está aquecido.

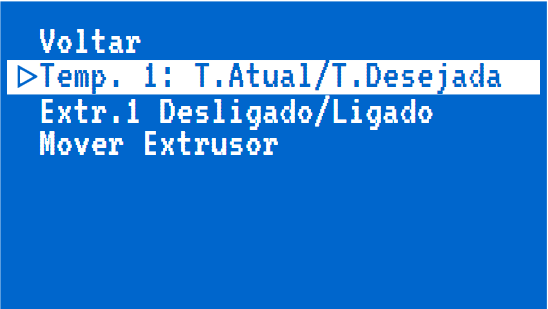

Extrusor:


Temp. 1: Aqui personalizamos a temperatura que desejamos atingir;
Extr. 1 Desligado/Ligado: Situação do extrusor;
Mover Extrusor: Ao clicar, você consegue rotacionar o botão azul do painel LCD e aí controlará a posição do eixo, porém, somente funciona quando o bico está aquecido.

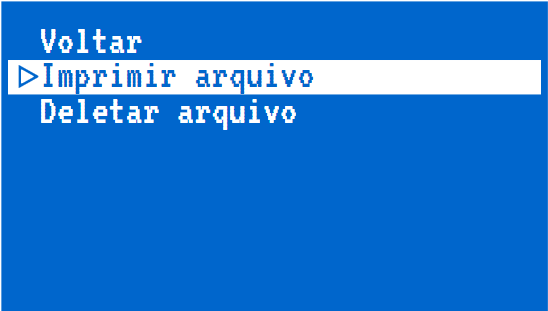

Cartão SD:


Imprimir arquivo: Abre a seleção para imprimir arquivo;
Deletar arquivo: Abre a seleção para deletar arquivos do cartão SD diretamente do painel LCD.

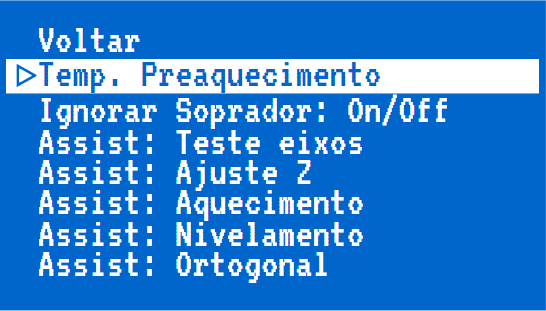

Configurar:


Temp. Preaquecimento: Aqui definimos a temperatura de preaquecimento para quando clicarmos em preaquecer bico no menu rápido, ele aquecer para esta temperatura predeterminada.
Ignorar Soprador: Valor padrão como desligado/off, e controla a ventoinha lateral de resfriamento da peça.
Assist: Teste eixos: Realiza o teste dos eixos da mesma maneira que no assistente de instalação.
Assist: Ajuste Z: Inicia o assistente de ajuste do Z, para mais informações, siga para: Primeira camada, como ajustar
Assist: Aquecimento: Aqui é realizado o teste de aquecimento, e baseado no tempo em que ele leva para aquecer, da uma pontuação que varia de acordo com a temperatura ambiente e com a umidade do ar.
Assist: Nivelamento: Inicia o assistente de nivelamento, para mais informações, siga para: Ajuste de nivelamento Stella 3
Assist: Ortogonal: Inicia o assistente de ajuste da ortogonal, para mais informações, siga para: Ajuste da Ortogonal Stella 3
