Este artigo aplica-se a:
► Stella 3
Avisos:
a) Não toque nas partes metálicas do bico com a impressora ligada.
Desligue o aquecimento e acompanhe a temperatura no painel, toque apenas quando atingir cerca de 30°C;
b) Tome muito cuidado com os fios que entram no bico , eles são muito frágeis. Manuseie com cuidado;
c) Caso não se sinta apto a realizar o procedimento, envie a máquina para manutenção e preserve sua garantia.
Informe-se com o suporte técnico, instruções de embalagem e custos dos serviços podem ser obtidos previamente;
Ferramentas
Você vai precisar de:
• Uma chave de fenda pequena
• Uma chave fixa do tamanho da ponteira tamanho 7mm
• Uma chave Allen 2.5 (enviada junto com a Stella)
Introdução
Aqui vale uma explicação do que é um bico entupido: ou o bico entope 100%, ou não está entupido .
Por exemplo, um problema comum são falhas de material em determinada camada, ele pode ter várias causas e não necessariamente indicam entupimento do bico.
Neste caso, as causas podem ser:
• Velocidade incompatível com temperatura e/ou material, retorne aos perfis originais de fábrica e tente novamente;
• Movimentos de retração muito longos, caso tenha sido alterado retorne ao padrão
Para o bico estar entupido, todas as opções abaixo devem ser verdadeiras:
► À 200ºC nem pela extrusão manual você consegue fazer sair material;
► Quando a extrusão falha, o motor da cabeça faz barulhos de travamento (nunca cavando o filamento);
Sendo assim, caso seu bico esteja realmente entupido siga as instruções abaixo.
Procedimento:
Usando a Agulha de desentupimento
Antes de desmontarmos qualquer coisa vamos a solução mais simples, caso a sua impressora só esteja com uma pequena obstrução. Para isso usaremos uma agulha para desentupir. Você encontra essa aqui:

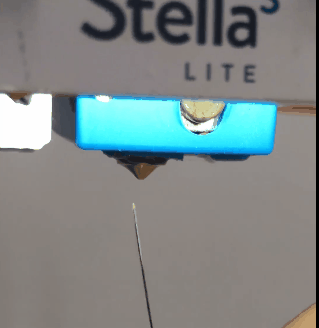

Kit c/ 10 Agulhas de limpeza de bicoCom essa agulha temos acesso ao orifício de saída do filamento, inserindo a agulha por ele conseguimos desobstruir a saída da ponteira:
Esta solução pode ser temporária em casos de entupimentos, pois com ela só desobstruímos a saída da ponteira.
Identificando o entupimento
O entupimento pode ocorrer na ponteira ou no isolador, antes de fazermos uma troca de componente teremos que testar onde o entupimento se encontra. Para isso retiraremos a ponteira e utilizaremos um pedaço de filamento para testarmos a obstrução.
Com o bico aquecido, retire a ponteira do bico de impressão. Para isso, basta segurar o Bloco de aquecimento e desrosquear a ponteira, conforme ilustrado na imagem abaixo:
Com a ponteira fora do bico de impressão, passe um pedaço com cerca de 10cm pelo bico extrusor, caso o filamento saia por baixo, continue o puxando para baixo, para evitarmos que algum derretimento agora obstrua o isolador. Se o filamento atravessa o bico sem ponteira e não consegue sair com a ponteira, temos indícios de que a sua ponteira está entupida, sendo necessária a
Troca da ponteira.
Caso o filamento não saia pela outra extremidade do bico, houve um entupimento antes da ponteira, no isolador. Caso isso aconteça, precisamos realizar o procedimento de desentupimento do isolador abaixo:
Tirando o Bico da impressora
1. Com o Bico em temperatura ambiente. Eleve a cabeça no ar. Utilize a opção do painel LCD:
Menu inicial ► Mover Z [gire para movimentar]
2. Solte a frente (duto de ar) soltando completamente estes 2 parafusos:
3. Puxe ele para frente e deixe ele pendurado pelo fio da ventoinha:
Atenção: Cuide para que ele não toque nenhuma parte quente, nas etapas seguintes.
4. Deslize o bico (frio) para frente e para fora da gaveta:
Caso tenha um filamento preso entre o bico e o suporte dificultando a saída, puxe de forma a flexionar levemente o tubo branco e permitir a saída.
Atenção: Sempre observe a fiação que entra no bico, não estique e nem torça os fios para não rompê-los.
5. Já verifique se o entupimento ocorreu justamente nesta área, entre o bico e o trator logo acima.
Se for o caso, desobstrua empurrando outro filamento por cima e pule para a etapa
Remontando o bico
Desmontando o bico / Desentupindo
1. Vamos conhecer o bico e suas partes, ficará mais fácil falarmos dele daqui para frente.
Todas estas partes se separaram, mas nem tudo precisa ser desmontado para resolver entupimentos, vamos lá:
2. Em 99% dos casos, o entupimento se dá na entrada da zona de transição. O mais comum é o filamento pode ter ficado preso por ter sido removido/inserido de forma lenta.
3. Para resolver é bem simples, segure o bloco aquecedor (frio) com uma mão e com a outra desrosqueie o dissipador.
4. Olhando o Isolador por cima você poderá ver se há plástico obstruindo a passagem, caso exista segure o bloco com um alicate e aqueça o bico à 150°C
Cuidado : Não torça os fios do bloco e cuide para que o alicate não os pressione a fim de não rompê-los
5. Quando atingir a temperatura, você poderá fazer a manutenção de acordo com o entupimento. No caso do entupimento no isolador, puxe o filamento que está entupindo com uma pinça ou empurre com algum metal com até 1.7mm diâmetro
Importante: Não verifique se está saindo material com ele desmontado, isso faz com que fique PLA na parte que ficará fria quando montado completamente.
Remontagem do bico
1. Desative o aquecimento e espere o bico esfriar novamente;
3. Com ele frio, segure o bloco com uma mão e rosqueie o dissipador com a outra mão.
4. Com ele montado, é hora de voltar para a base. Insira de volta na sua base. Segure o Bico sempre pelas aletas:
5. Cuide para que o tubo branco de teflon entre junto com o conjunto.
Atenção: Depois de encaixar o bico, se o teflon ficar com folga no topo (um espacinho) revise o rosqueamento do isolador no dissipador.
Uma folga desta pode incorrer em um novo entupimento.
6. Verifique se a rotação do bico está correta, ou seja:
Visão de baixo
7. Encaixe novamente o duto de ar frontal na posição.
8. Fixe os dois parafusos do topo usando pressão moderada:
9. Pronto, vida nova!
