PrusaSlicer - Como gerar suportes e modificar eles
Objetivo
Demonstrar como podemos modificar os suportes no software fatiador PrusaSlicer, para isso, nós temos duas ferramentas, o bloqueador de suporte e o reforço de suporte, entenda mais abaixo.
Bloqueadores de suporte
Os bloqueadores de suporte são objetos que utilizamos para bloquear a geração de suportes em determinada área, segue um exemplo:

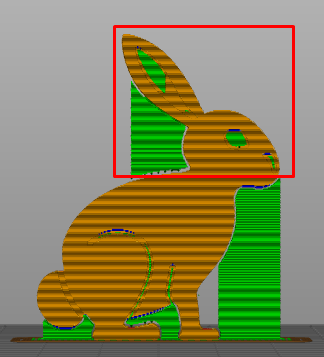

1. Primeiramente devemos fatiar a peça com os suportes, assim podemos verificar onde queremos exatamente os suportes:
A área em vermelho é onde não necessita de suporte, pois o ângulo das orelhas e o furo do olho conseguem ser impressos sem a utilização de suportes.

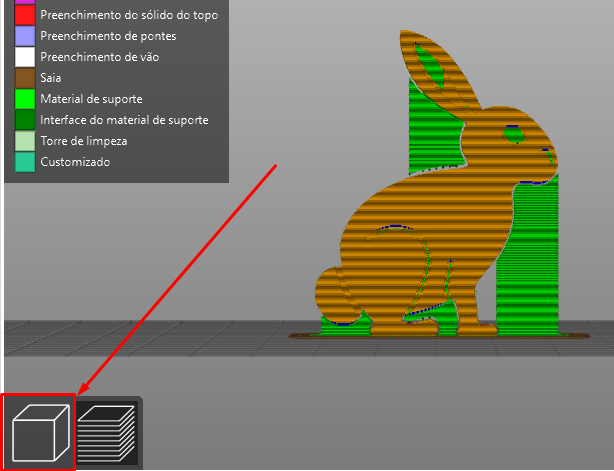

2. Sabendo em qual área nós queremos retirar os suportes, basta voltar para a visualização do arquivo 3D não fatiado, faça isso clicando no ícone:
Após clicar neste ícone, entraremos na visualização não fatiada:
3. Nesta visualização, nós temos que selecionar o arquivo clicando com o botão esquerdo nele:

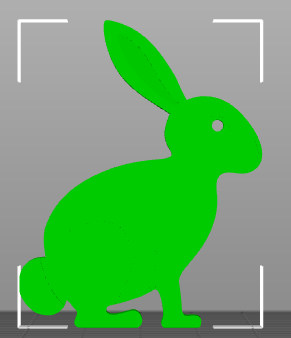

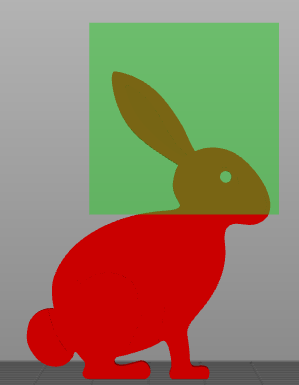

Ao ser selecionado, o objeto fica verde e com essas linhas brancas ao redor;3.1 Agora clique com o botão direito e vá em: Adicionar bloqueador de suporte > Escolha o formato do bloqueador;Neste exemplo, utilizaremos o objeto caixa;3.2 Um objeto irá aparecer, onde você colocar ele, não serão gerados suportes;Neste exemplo, irei bloquear a área que havia marcado com o retângulo vermelho:
4. Agora basta fatiar e não serão gerados suportes na área do retângulo verde;

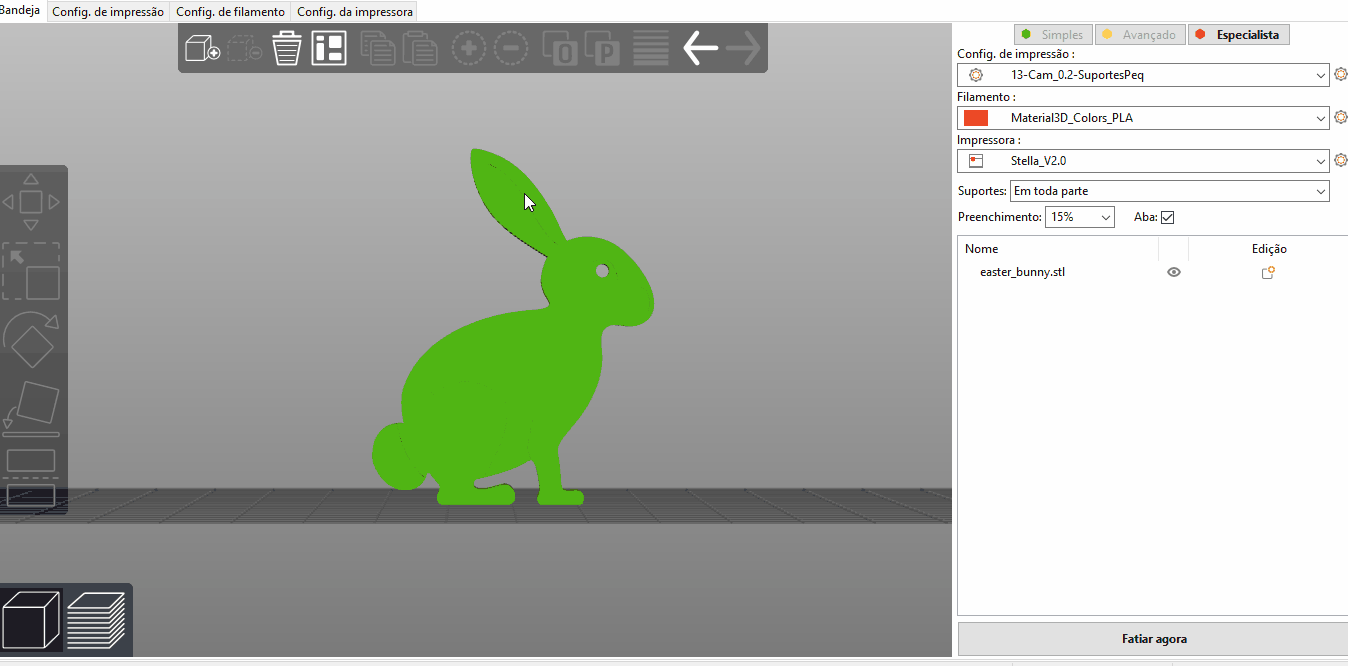

Na prática!
Reforçadores de suporte
Os reforçadores funcionam de maneira oposta aos bloqueadores, pois eles forçam o suporte a ser gerado na área onde o objeto do reforçador está, exemplo a seguir:
1. Nós analisamos a peça e vemos as partes em que ela necessita de suporte; (Neste caso, vamos tentar replicar como ficou o objeto com o bloqueador de suportes)

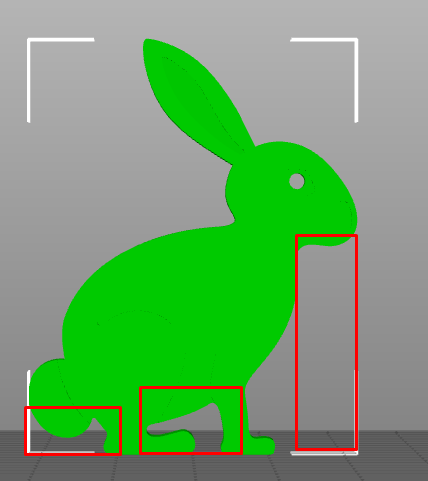

Seguindo nosso exemplo, nós teríamos que colocar suporte nas áreas marcadas pelos retângulos vermelhos:
2. Agora que sabemos as áreas em que queremos suportes, temos que adicionar os objetos reforçadores de suporte;

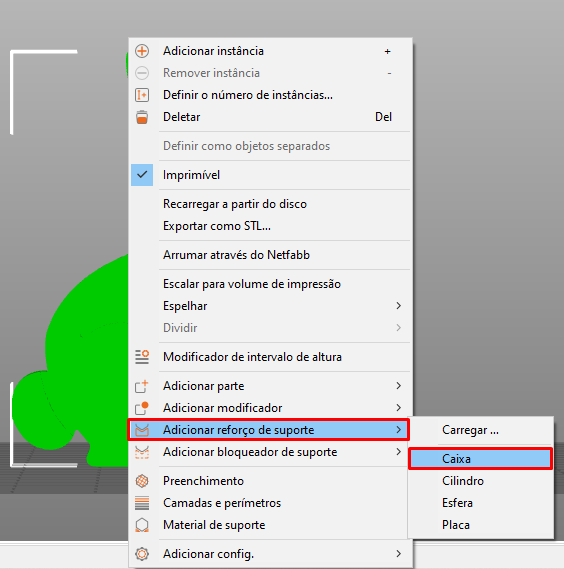

2.1 Clique com o botão direito e vá em: Adicionar reforçador de suporte > Escolha o formato do bloqueador;Neste exemplo também utilizaremos a caixa;2.2 Um objeto irá aparecer, onde você colocar ele, serão gerados suportes;Como nas nossas marcações precisamos de 3 áreas separadas com suporte, basta fazer 3 reforços diferentes:As áreas onde serão gerados os suportes ficam destacadas em azul;

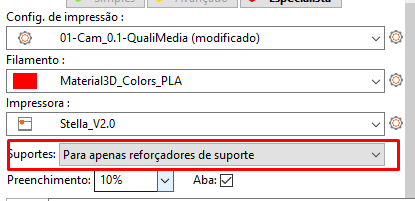

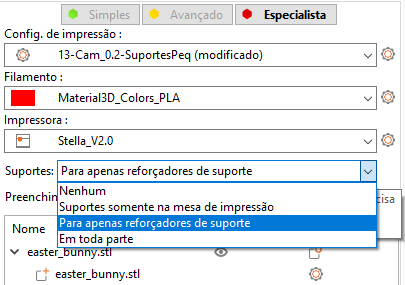

3. Agora que escolhemos as áreas onde queremos a geração de suportes, só falta escolher se somente serão gerados esses suportes, ou se eles são apenas reforços para suportes já criados, fazemos isso nesta opção:
No nosso exemplo, deixaremos apenas reforçadores de suporte, pois já colocamos onde nós precisaríamos deles, mas caso queira somente colocar suportes à mais que os gerados automaticamente, basta deixar em: Em toda parte;
4. Agora basta fatiar e os suportes serão gerados somente nas áreas especificadas:
Na prática!
Pincel De Suportes
A partir da versão 2.3 do PrusaSlicer temos a opção do pincel de suportes. Esse pincel permite bloquear ou reforçar o suporte "pintando" onde deseja que seja feito essa alteração. Para usa-lo basta usar seguindo o exemplo abaixo

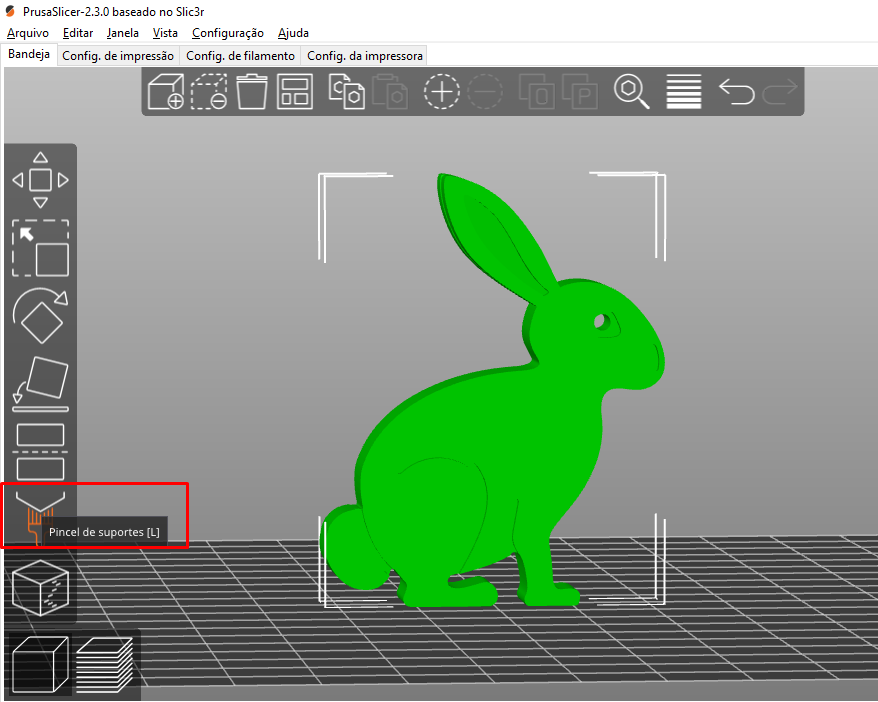

1- Selecione o objeto que deseja aplicar o pincel de suporte e selecione o ícone a esquerda:

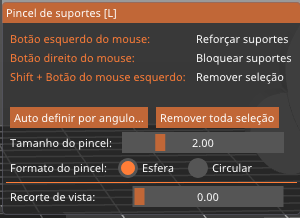

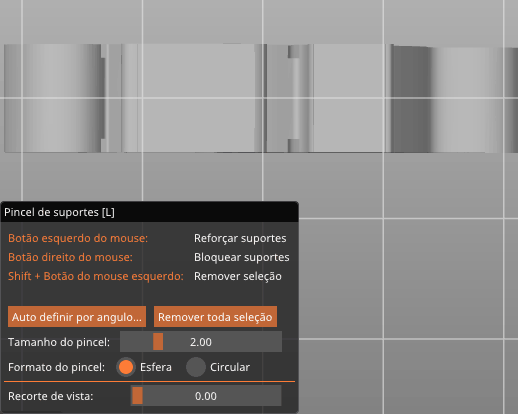

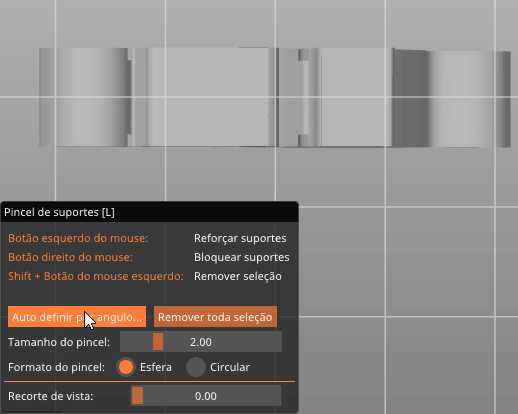

1.1- Ao selecionar o Pincel, aparecerá uma tela de configuração, nessa tela há as instruções para o uso do pincel com os botões do mouse e também a definição do tamanho do raio do pincel e a seleção de Esfera (pincel com profundidade) ou Circular (pincel sem profundidade)
1.2 Com o uso do pincel há a opção da Auto-definição por ângulo, onde a pintura do pincel é feita automaticamente para um ângulo predefinido. Nessa opção conseguimos tanto reforçar como bloquear suportes a partir de um ângulo.

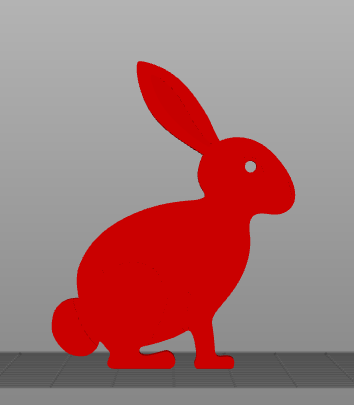

2- Com o pincel configurado, selecione os pontos onde deseja aplicar o suporte ou bloquea-los, lembrando: Botão esquerdo do Mouse Reforça e o Botão Direito Bloqueia. No Objeto as partes evidenciadas em Azul são onde temos reforçadores, as partes vermelhas bloqueadores.
3- Com as partes devidamente pintadas selecione a opção de Suportes "Para apenas reforçadores de suporte" e fatie o seu objeto!
Se tiverem alguma dúvida ou sugestão, ficamos à disposição.
Só nos chamar no chat, chamado ou deixar um comentário neste artigo que iremos lhe ajudar. 😉
