Eixo X da Stella 2 emperrando
Conhecendo os eixos:
► Eixo X é o que movimenta a cabeça, ou o braço da Stella 2
► Eixo Y é o eixo que movimenta a mesa.
Diagnosticando o problema:
Desligue a Stella 2 e movimente lentamente o eixo X com a mão a fim de encontrar alguma resistência (compare com Y).
Atenção: Movimente lentamente para que não danificar a eletrônica, devido a alta corrente que pode retornar.
Correção:

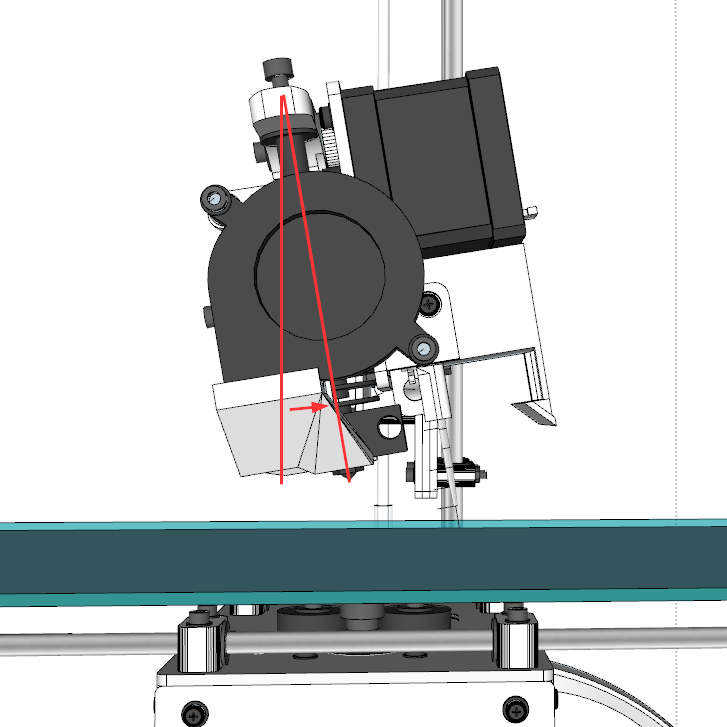

2) Depois verifique se o eixo X não está torcido, olhando a cabeça pelo lado direito:
Devido ao transporte pode ter sido torcido
Se estiver, basta rotacionar e reposicionar com a mão:
3) Caso ainda persista o problema, realinhe o eixo X. Para isso precisaremos fazer o seguinte:

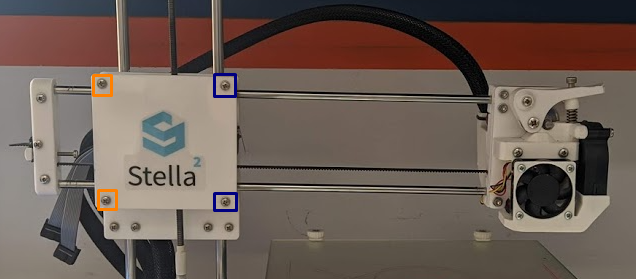

- - Solte os quatro parafusos que seguram a tampa, evidenciados em azul e laranja na imagem acima
- - Mande o eixo X para a posição 0
- - Aperte os dois parafusos evidenciados em azul
- - Mande o eixo X para a posição 200
- - Aperte os dois parafusos evidenciados em laranja
Não é necessário um aperto excessivo apenas para fixar os mancais.
Caso o problema persista, entre em contato com o Suporte Técnico para que possamos te ajudar!
