PrusaSlicer - Como fatiar uma peça

PrusaSlicer - Como fatiar uma peça

Objetivo

Este artigo tem como objetivo ensinar o procedimento de fatiamento de peças no fatiador PrusaSlicer, após a leitura e execução das instruções propostas, o leitor terá um arquivo .gcode, que é o arquivo que impressora 3D executa para imprimir as peças.

"Fatiando" uma peça

Para quem está entrando nesse mundo de produção de objetos reais a partir de arquivos de computador, o processo de “imprimir” algo ainda é nebuloso. Muitas vezes temos a impressão de que a impressora, ou faz tudo sozinha, ou precisa de vários softwares e cursos para imprimir. Na realidade não é nem tão simples e nem tão complicado.

Neste artigo, mostraremos como é esse processo básico de impressão 3D a partir de modelos prontos baixados da internet, ou seja, sem a necessidade de modelar.

Os passos gerais para imprimir consistem basicamente em:
1. Baixar um arquivo.
2. Configurar a impressão da peça (fatiamento).
3. Exportar e salvar no cartão.

Baixando e configurando

1. O site Thingiverse é um ótimo lugar para procurar coisas para imprimir.
Vamos escolher um modelo simples para começar:
Neste site, nem todos modelos são realmente possíveis de serem impressos, a dica é verificar se há fotos de outras pessoas que imprimiram a mesma peça.

2. Faça o download clicando no botão azul “DOWNLOAD ALL FILES”,

Observe o número de pessoas que já imprimiram e postaram a foto, neste caso são 502 impressões.

3. Descompacte este arquivo zip, e na subpasta “files” encontrará um arquivo chamado “bulbasaur_starter_1gen_flowalistik.stl” é com esse arquivo que vamos trabalhar.
Sempre vamos trabalhar com os arquivos STL, OBJ ou AMF, os outros arquivos muitas vezes são os originais que a pessoa modelou, ou documentação.

4. Abra o arquivo STL (OBJ ou AMF) no PrusaSlicer (já instalado no passo anterior).
Para isso você pode usar umas das opções abaixo:
a) Clicar 2x no objeto dentro do seu sistema operacional e informar para abrir com o PrusaSlicer;
b) Clicar e arrastar o objeto para a tela do PrusaSlicer;
c) No PrusaSlicer , clicar em Arquivo/File, Importar/Import e depois em Importar/Import  STL, conforme abaixo:

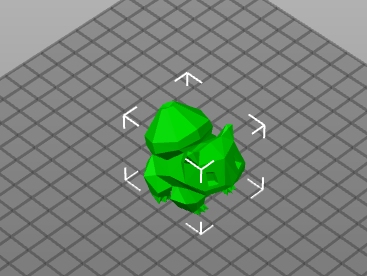

5. A peça será centralizada automaticamente na mesa:


6. Agora vamos configurar a qualidade e como queremos a peça impressa:
Os passos são:
(1) Defina a qualidade;
(2) Defina o material que está usando;
(3) Escolha o modelo da impressora utilizada;
(4) Clique em Fatiar agora /Slice now



7. Assim que concluído, será exibido uma pré-visualização das camadas:

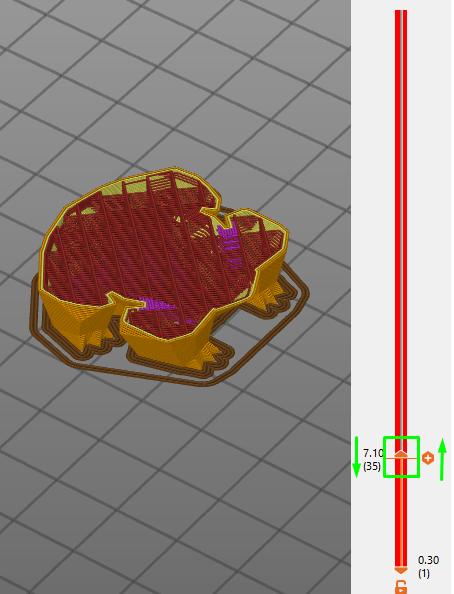

8. Visualize cada camada, para ter a simulação de como será o interior da peça:
Mova a barrinha ver em tempo real a camada.



9. Uma vez estando tudo certo, vamos inserir o cartão SD e vamos salvar o gcode nele.

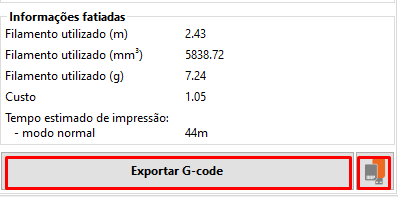

Clique em Exportar G-code caso queira salvar no computador, e no ícone do cartão SD para salvar diretamente nele.

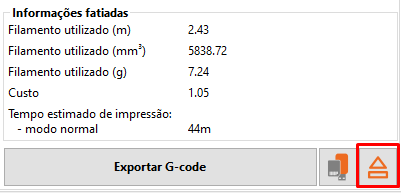

Ao salvar no cartão SD, nós podemos ejetar ele diretamente do programa, basta clicar neste botão após exportar para ele:

Agora resta retirar o cartão e pular os passos a seguir.
(Se estiver salvando no computador, basta continuar seguindo os passos.
10. Selecione como destino uma pasta no seu computador.

11. Agora copie e cole para seu Cartão SD através do sistema operacional (Windows Explorer / Finder / Nautilus por exemplo).

Pronto!
Estas são as etapas para fatiar uma peça baixada da internet.
Caso tenha esquecido alguma etapa da impressão volte no manual principal, direto na parte de imprimir clicando aqui.
Caso queira se aprofundar no fatiamento veja esta lista de artigos selecionados:
