Subindo a cabeça indefinidamente
Este artigo aplica-se a:
► Stella 1.x
Está subindo a cabeça no começo do movimento ou no home do Z?
Atenção: Nas versões 1.7 e superiores em todo home do Z o bico sobe 2cm antes de descer. Este é um comportamento normal.
1) Caso comece o movimento
subindo a cabeça mais de 2cm, ao invés de descer, verifique se o sensor Z está no local certo.
Quando ele está fora de posição o mais comum é a cabeça subir indefinidamente, ao invés de descer.

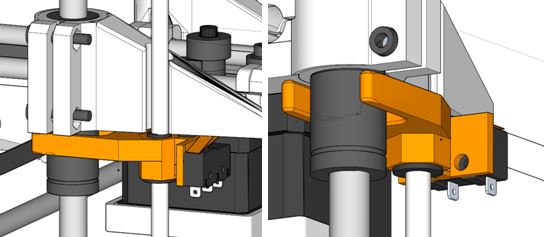

Se for o caso, veja a correta posição no desenho abaixo:
Observe que essa peça em laranja "abraça" o rolamento linear. Ela nunca deve ficar por baixo dele.
3) O sensor Z está no lugar, mais ainda inicia o movimento subindo :
Este item necessita de um programa que não é mais nosso padrão, para instalá-lo:
Para conectar no computador:
Alguma falha no acionamento desta alavanca pode estar ocorrendo, vamos testar:
a) Suba a cabeça, para ela fique desencostada da mesa usando os comandos;

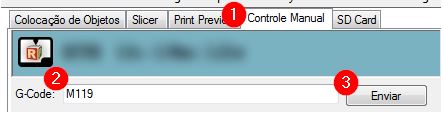

b) Na aba Controle Manual, digite "
M119 " no campo
G-Code;
c) Clique em enviar;
d) Veja o resultado na área de LOG, na base do programa:
Caso saia um "L" está tudo certo, procure o suporte técnico para ajudar.

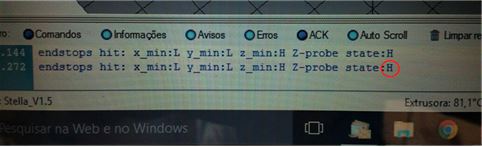

Caso apareça esse "H" (imagem acima) significa que o sensor está acionado antes da hora. :-(
Vamos analisar a origem, que pode ser mecânica ou elétrica :

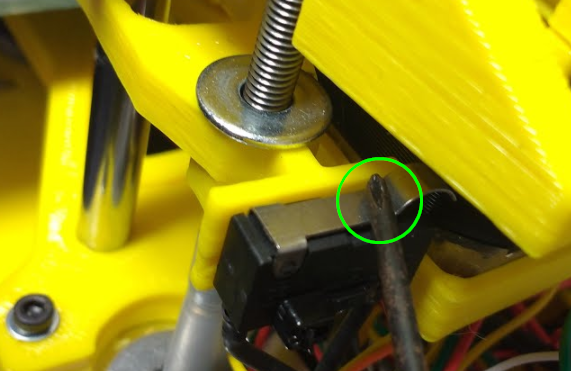

Teste mecânico: Empurre botão do sensor para baixo com uma caneta e simultaneamente envie o M119 ;

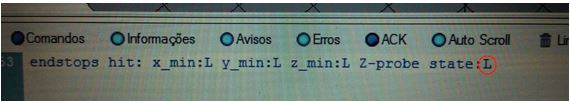

Se o resultado deu "L" (imagem abaixo), o problema é mecânico.
Basta (gentilmente) entortar essa latinha para cima, isso fará com que ele acione com mais força o botãozinho vermelho logo abaixo.
Caso continue indicando "H" , o problema é elétrico. Verifique os fios na ligação com a alavanca, eles podem ter sido partidos em algum transporte ou operação. Neste caso seria só soldá-los na posição. Nos chame no suporte técnico caso precise de ajuda ou tenha dúvidas.
Antes de realizar qualquer procedimento corretivo, entre em contato com suporte para esclarecimento de dúvidas.
